نحوه میلگرد گذاری فونداسیون
اگر بخواهیم نحوه میلگردگذاری فونداسیون را در یک جمله توضیح دهیم، باید بگوییم که همهچیز از چیدمان درست شبکه تحتانی و فوقانی شروع میشود؛ جایی که مقاومت اصلی ساختمان شکل میگیرد. وقتی سر پروژه هستی، دقیقاً همین جزئیات کوچک مثل فاصله میلگرد، کاور بتن یا نوع وصلههاست که کیفیت نهایی فونداسیون را تعیین میکند. برای اینکه همهچیز شفاف و قابلاستفاده باشد، اول یک جدول جمعوجور ساختیم تا دید کلی و سریعی به اصول داشته باشی.
| موضوع | توضیح کوتاه | مقدار یا محدوده | نکته اجرایی |
|---|---|---|---|
| فاصله میلگردها | تعیینکننده مقاومت کششی | ۲۰–۳۰ سانتیمتر | مطابق نقشه سازه |
| کاور بتن | جلوگیری از خوردگی | ۵–۷ سانتیمتر | استفاده از اسپیسر |
| طول وصله (اورلپ) | انتقال صحیح نیرو | ۴۰–۵۰ برابر قطر | در ناحیه غیرخمشی |
| سایز میلگرد فونداسیون | طبق طراحی | ۱۲ تا ۲۰ | سازه سنگین → قطر بیشتر |
| وزنکشی میلگرد | برآورد خرید | قطر²÷۱۶۲ | مناسب مترهبرآورد |
| مدیریت خرید میلگرد | کنترل هزینه | ابتدای هفته بهتر است | بازار در ثبات |
| بررسی نوع میلگرد | انتخاب درست | فولادی / پلیمری | پروژههای خاص → FRP |
میلگردگذاری فونداسیون دقیقاً چگونه انجام میشود؟
میلگردگذاری فونداسیون یک کار ظریف است؛ چون هر اشتباه کوچک میتواند در آینده روی پایداری کل سازه تأثیر بگذارد. معمولاً کار از شبکه تحتانی شروع میشود. کارگرها بعد از نصب اسپیسرها، اولین لایه میلگرد را در کل فونداسیون پهن میکنند تا فاصله لازم با بستر بتنریزی حفظ شود. مثلاً در یک فونداسیون نواری ساده، شبکه تحتانی معمولاً میلگردهای ۱۴ یا ۱۶ است که بهصورت مش ۲۰×۲۰ یا 25×25 بسته میشود.
در ساختمانهای با اسکلت سنگینتر، مثل سازههای بتنی ۱۰ طبقه، ممکن است این فاصلهها تغییر کند و حتی نوع وصلهها به صورت پوششی یا جوشی مشخص شود. مثال واقعی: در پروژهای در منطقه ۵ تهران، کارفرما اصرار داشت وزن آهنآلات را کاهش دهد؛ اما طبق طراحی، شبکه فوقانی باید با میلگرد ۱۸ اجرا میشد. اگر این شبکه حذف میشد، فونداسیون در برابر لنگرهای منفی آسیبپذیر میشد. همین مثال نشان میدهد چرا پایبندی به نقشه سازه حیاتی است.

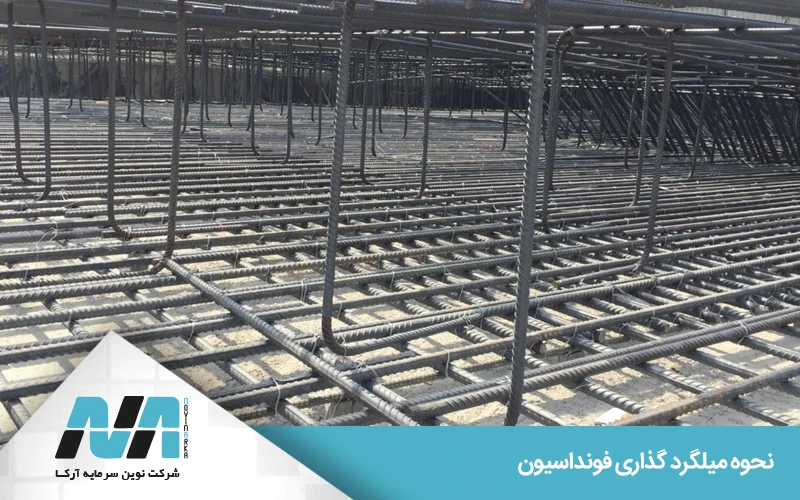

چرا شبکه فوقانی در فونداسیون لازم است؟
بعضیها تصور میکنند شبکه فوقانی فقط برای ساختمانهای بزرگ ضروری است، اما تجربه کارگاهی خلاف این را ثابت کرده. وقتی بارهای جانبی (مثل زلزله) به سازه وارد میشود، بخشهایی از بتن که تحت خمش بالا قرار دارند، نیاز به تقویت دارند. در یک فونداسیون پیوسته یا گسترده، شبکه فوقانی نقش مقاومتکننده در برابر این نیروها را دارد. در فونداسیونهای ساختمانی معمولی هم کارکردش مشخص است: جلوگیری از باز شدن ترکها. در یک پروژه ویلایی در کرج، حذف شبکه فوقانی باعث ایجاد ترکهای مورب روی بتن شد که بعد از سه ماه مجبور شدند دوباره روی فونداسیون کار کنند.
آیا طول اورلپ میلگرد تأثیر زیادی دارد؟
بله. طول اورلپ همان بخش همپوشانی میلگردهاست. اگر میلگرد ۱۶ استفاده میکنید، اورلپ استاندارد معمولاً حدود ۶۴ سانتیمتر است (حدود ۴۰ برابر قطر). چرا مهم است؟ چون انتقال نیرو باید بدون افت کیفیت انجام شود. اگر همپوشانی کم باشد، نیرو بهدرستی از یک میلگرد به دیگری منتقل نمیشود و فونداسیون در آن ناحیه ضعیف عمل میکند. یک نکته اجرایی: اورلپها را پشتسرهم در یک نقطه جمع نکنید؛ پراکندهسازی آنها باعث مقاومت بهتر میشود.
نقش وصلهها و نحوه اجرای آنها
وصله یا همان اورلپ چیزی است که شاید در نقشه خیلی ساده به نظر برسد، اما در اجرا بهشدت حیاتی است. وقتی میلگردها تمام میشوند، باید میلگردهای بعدی روی آنها همپوشانی شوند تا نیرو به درستی منتقل شود. طول اورلپ برای میلگرد ۱۶ معمولاً حدود ۶۴ سانتیمتر است.
اما چیزی که معمولاً نادیده گرفته میشود، محل وصلههاست. وصلهها نباید همه در یک نقطه جمع شوند. در پروژهای در منطقه ۲۲ تهران، پیمانکار بهجای پراکنده کردن وصلهها همه را در مرکز یک نوار قرار داده بود و همین باعث شد تنش در آن نقطه بالا برود.
چطور در عمل وزن میلگرد را حساب میکنند؟
در کارگاه، هیچکس زمان ندارد مدام جدول اشتال ورق بزند. از همان نحوه محاسبه وزن میلگرد ساده قطر² تقسیمبر ۱۶۲ استفاده میشود. فرض کن قرار است بدانیم یک شاخه میلگرد ۱۸ چقدر وزن دارد. یک نگاه به قطر میاندازیم:
۱۸×۱۸÷۱۶۲ → حدود ۲ کیلوگرم در هر متر
حالا اگر شاخه ۱۲ متری باشد، حدود ۲۴ کیلوگرم خواهد بود. پیمانکارها این عدد را برای مقایسه قیمت و بررسی موجودی استفاده میکنند. در فولاد نوین آرکا وزن دقیق هر سایز هم اعلام میشود تا خریدار راحتتر تصمیم بگیرد.

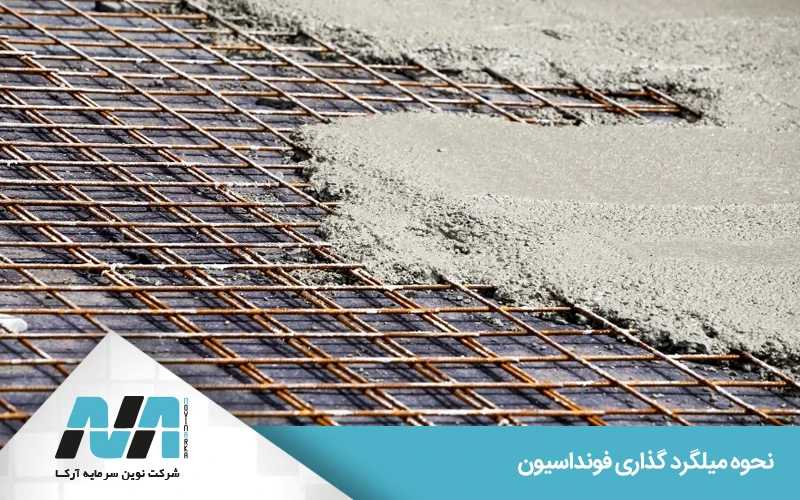

انتخاب نوع میلگرد و ورود طبیعی مقوله FRP
میلگرد استاندارد فونداسیون در ایران همچنان فولادی است؛ اما در پروژههای صنعتی و محیطهای خیلی مرطوب، گاهی میلگردهایی با پایه پلیمری هم وارد کار میشوند. پیمانکارها وقتی در مناطق ساحلی کار میکنند، برای بخشهایی از سازه که خطر خوردگی زیاد است از میلگرد FRP که نسبت به زنگزدگی مقاومترند استفاده میکنند. این مصالح پلیمری سبکترند و خوردگی ندارند، اما هزینهشان بالاتر است و فقط در بخشهای خاص پروژه کاربرد دارند، نه در فونداسیونهای شهری معمولی.
مدیریت زمان خرید میلگرد
یکی از چیزهایی که در پروژهها همیشه دردسرساز است، خرید میلگرد در زمان نامناسب است. چون قیمتها نوسان دارند. پیمانکارها خرید را ابتدای هفته انجام میدهند. دلیلش ساده است: در روزهای شنبه و یکشنبه قیمت کارخانهها بهتازگی اعلام شده و بازار آرامتر است.
برای همین قبل از بتنریزی فونداسیون معمولاً برنامهریزی بهگونهای انجام میشود که بهترین زمان خرید میلگرد چند روز قبل از اجرا و در زمان ثبات بازار انجام شود.
نکات اجرایی مهم در میلگردگذاری فونداسیون
برای اینکه کار کارگاهی کیفیت داشته باشد، چند نکته کوچک همیشه رعایت میشود:
-
اسپیسر باید زیر همه شبکه قرار داده شود، نه فقط گوشهها.
-
گرهها باید با سیم نرم بسته شوند تا هنگام بتنریزی باز نشوند.
-
میلگردهای زنگزده سطحی مشکلی ندارند، اما زنگزدگی پوستهای خطرناک است.
-
مسیر عبور لولههای برق و تأسیسات باید قبل از شبکهچینی مشخص باشد.
در نهایت، اجرای میلگردگذاری اگرچه ساده به نظر میرسد، اما یکی از حساسترین بخشهای اسکلتبندی است. یک اشتباه کوچک مثل تغییر فاصله میلگردها، کاهش طول اورلپ یا بیدقتی در کاور بتن میتواند دوام سازه را تحتتأثیر قرار دهد.
جمعبندی
میلگردگذاری فونداسیون ترکیبی از اصول مهندسی و تجربه اجرایی است. از نحوه پهن کردن شبکهها تا رعایت کاور، از انتخاب سایز صحیح تا وزنکشی دقیق شاخهها، همه اینها کیفیت نهایی سازه را تعیین میکنند. پیمانکارهای باتجربه همیشه قبل از اجرا، موجودی میلگرد را بررسی میکنند، وزنها را حساب میکنند، بندیلها را مدیریت میکنند و خرید را زمانی انجام میدهند که بازار آرام است. در همین مرحله معمولاً مهندس اجرا برای مدیریت موجودی سراغ این موضوع میرود که بندیل میلگرد چند شاخه است؟ تا مصرف واقعی پروژه دقیقتر برنامهریزی شود. حتی شناخت نوع میلگرد و استفاده از مصالح مقاوم در شرایط خاص هم کاملاً روی دوام فونداسیون اثر دارد. اگر این اصول کوچک و ساده رعایت شود، فونداسیون ساختمان تبدیل به نقطهای امن و پایدار خواهد شد؛ جایی که تمام سازه روی آن تکیه میکند.
سوالات متداول
1.آیا فاصله ۳۰ سانتیمتر برای میلگرد فونداسیون قابل قبول است؟
بله، اما فقط اگر در نقشه سازه تأیید شده باشد.
2.وزن میلگرد در پروژه چطور تخمین زده میشود؟
با فرمول قطر² تقسیمبر ۱۶۲ و ضرب در طول شاخه، وزن دقیق هر شاخه حساب میشود.
3.آیا شبکه فوقانی همیشه لازم است؟
در اکثر پروژهها بله، چون نقش مهمی در کنترل خمش و ترک دارد.
4.بهترین زمان برای خرید میلگرد چه زمانی است؟
معمولاً ابتدای هفته؛ زمانی که قیمتها پس از اعلام کارخانهها تثبیت شده است.
5.آیا استفاده از میلگردهای پلیمری مناسب فونداسیون است؟
فقط در پروژههای صنعتی یا مکانهای با خوردگی شدید؛ در پروژههای معمولی استفاده نمیشود.
