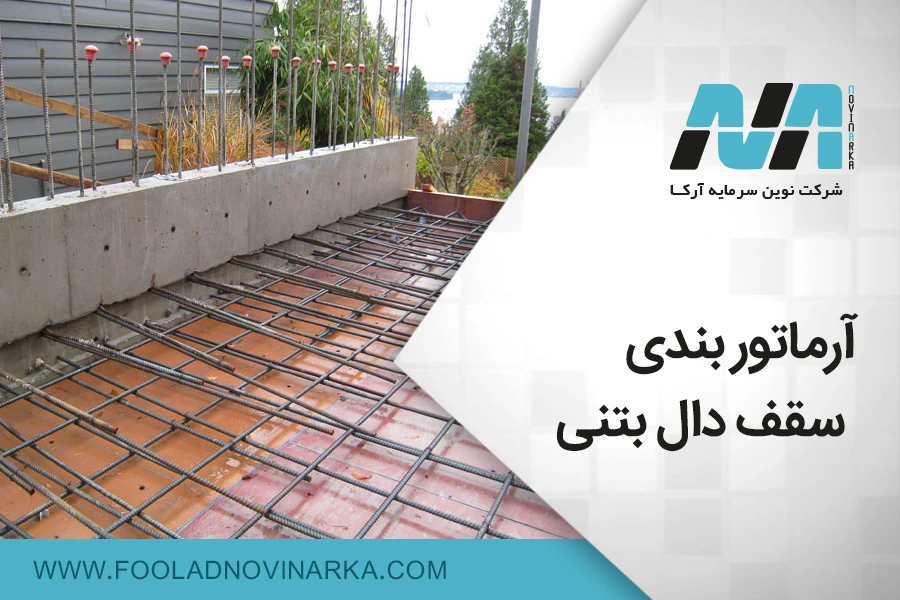

آرماتوربندی سقف دال بتنی

آرماتوربندی سقف دال بتنی از مهم‌ترین مراحل اجرایی در سازه‌های بتنی است که استحکام، یکپارچگی و رفتار لرزه‌ای سازه را تحت تأثیر قرار می‌دهد. اجرای دقیق آرماتورها باعث توزیع بهینه تنش‌ها، کاهش ترک‌های ناشی از بارگذاری و تغییرات دما، و افزایش عمر مفید سقف می‌شود. در این راهنما، ضمن ارائه ضوابط و اصول آرماتوربندی مطابق با استانداردهای اجرایی و طراحی سازه، به جزئیات واقعی اجرایی نیز پرداخته شده است.

جدول کامل ضوابط آرماتوربندی سقف دال بتنی

معرفی سقف دال بتنی و نقش آرماتورها

سقف دال بتنی یکی از رایج‌ترین سیستم‌های باربر در ساختمان‌های مسکونی و صنعتی است. بتن عالی در تحمل بارهای فشاری عمل می‌کند، اما در برابر نیروهای کششی ضعیف است. آرماتورها (میلگردها) این ضعف را جبران می‌کنند.

آرماتوربندی یعنی قرار دادن میلگردهای طولی و عرضی در قالب قبل از بتن‌ریزی. این میلگردها:

• مقاومت کششی دال را تأمین می‌کنند

• از ترک‌های ناشی از کشش، دما و انقباض جلوگیری می‌کنند

• رفتار لرزه‌ای سقف را بهبود می‌دهند

نحوه قرارگیری، فاصله بین میلگردها، ضخامت پوشش بتن و کیفیت اتصال تأثیر مستقیم بر عملکرد نهایی دال دارد. نکته اجرایی: میلگردها باید کاملاً در ملات یا بتن قرار بگیرند تا اتصال مناسبی با عملیات بتن‌ریزی برقرار شود. برای شیوه‌های اتصال دیگر و جزئیات بیشتر می‌توانید بخش روش های اتصال میلگرد را مطالعه کنید.

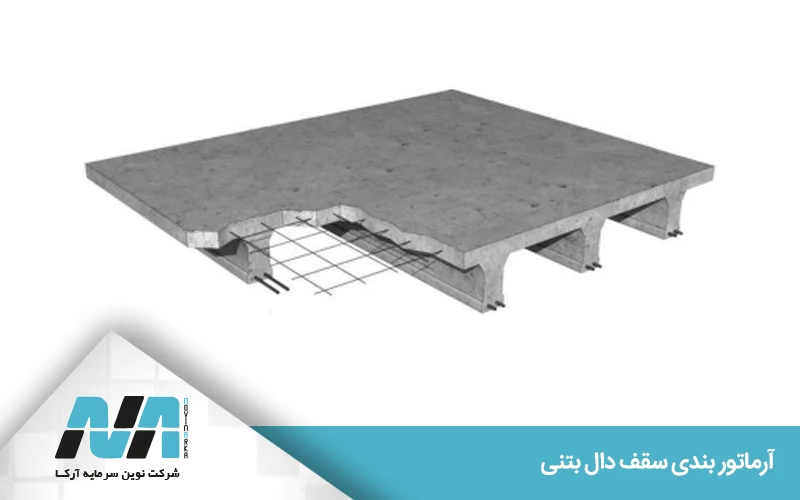

انواع سقف دال بتنی

سقف‌های دال بتنی بر اساس ساختار و نحوه اجرا به سه نوع اصلی تقسیم می‌شوند:

۱) دال بتنی توپر (Solid Slab)

• ساده‌ترین نوع دال

• حجم بتن در تمام قسمت‌ها پر است

• برای دهانه‌های کوتاه تا متوسط کاربرد دارد

۲) دال مجوف (Hollow Core Slab)

• با هسته‌های خالی که وزن کلی سقف را کاهش می‌دهد

• مناسب دهانه‌های متوسط

• نیاز به طراحی دقیق آرماتور تقویتی در نواحی باربر دارد

۳) دال پس‌تنیده (Post-Tensioned Slab)

• در این نوع کابل‌های فولادی قبل یا بعد از بتن‌ریزی تحت کشش قرار می‌گیرند

• مناسب دهانه‌های بلند و بارهای سنگین

در هر نوع دال، رعایت استانداردهای آرماتور سقف دال و اجرای صحیح میلگردگذاری اهمیت دارد.

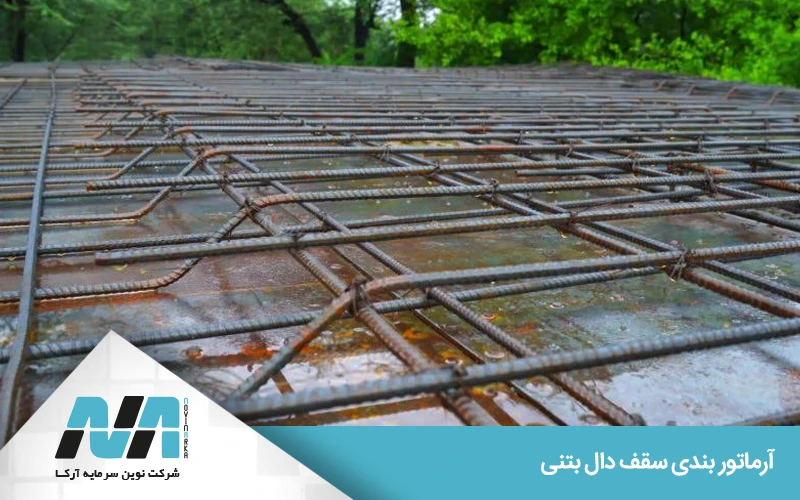

اصول کلیدی آرماتوربندی سقف دال بتنی

اصول اجرا به گونه‌ای طراحی شده‌اند که عملکرد سازه در طول عمر مفید حفظ شود:

• پوشش بتن استاندارد: حداقل پوشش میلگردها طبق نقشه طراحی سازه و مقررات ملی باید رعایت شود تا از خوردگی و ترک‌های سطحی جلوگیری شود.

• آرماتورهای طولی و عرضی: باید با فاصله مشخص و مطابق نقشه در دو جهت قرار گیرند.

• کنترل و کیفیت اتصال: کیفیت جوش و شیوه بسته شدن میلگردها باید مطابقت کامل با استانداردهای اجرایی داشته باشد.

• رعایت فاصله استاندارد: فاصله میلگردهای طولی و عرضی باید مطابق ضوابط تعیین شود تا تنش‌ها یکنواخت توزیع شوند.

اگر می‌خواهید رشته آرماتورها را از پایه با دیگر کاربردهای سازه‌ای مقایسه کنید، بخش نحوه میلگرد گذاری فونداسیون نیز دید خوبی به شما می‌دهد.

آرماتوربندی دال یک‌طرفه

در دال یک‌طرفه:

• بارها عمدتاً در یک جهت منتقل می‌شوند

• آرماتورهای طولی نقش اصلی را دارند

• فاصله و قطر میلگردها مطابق نقشه طراحی و نتایج تحلیل سازه تعیین می‌شود

آرماتورهای حرارتی و جمع‌شدگی نیز در قسمت بالایی دال اجرا می‌شوند تا از ترک‌های ناشی از انقباض و تغییرات دما جلوگیری کنند.

آرماتوربندی دال دوطرفه

در دال دوطرفه:

• بارها در هر دو جهت توزیع می‌شوند

• نیاز به آرماتورگذاری در طول و عرض است

• تقویت گوشه‌ها و نواحی بازشوها باید با دقت انجام شود

• کنترل پوشش بتن در همه جهات ضروری است

نقش آرماتور حرارت و جمع‌شدگی

آرماتور حرارتی و جمع‌شدگی معمولاً در سطح فوقانی دال قرار می‌گیرد و وظیفه آن کاهش ترک‌های سطحی در مرحله اولیه خشک شدن بتن است. این آرماتورها:

• از ایجاد ترک‌های سطحی جلوگیری می‌کنند

• توزیع تنش حرارتی را بهبود می‌دهند

• هزینه‌های تعمیر را در آینده کاهش می‌دهند

جزئیات اجرایی دال‌های با تیر

در دال‌های با تیر:

• آرماتورها باید در نقاط اتصال به تیرها به‌صورت مناسب خم و قلاب شوند

• میلگردهای تقویتی در نزدیکی تکیه‌گاه‌ها ضروری‌اند

• پوشش بتن در نواحی اتصال به تیر باید به‌دقت کنترل شود

• ایجاد همپوشانی کافی در میلگردها اهمیت دارد

جزئیات اجرایی دال‌های بدون تیر

در دال‌های بدون تیر:

• بارها مستقیماً به ستون‌ها منتقل می‌شوند

• تمرکز تنش در نواحی اطراف ستون شدیدتر است

• آرماتورهای تقویتی باید دقیقاً در اطراف ستون‌ها توزیع شوند

• پوشش بتن مناسب و آرماتور حرارتی برای جلوگیری از ترک ضروری است

انواع میلگرد در سقف دال

آرماتورهای سقف دال شامل:

• میلگرد طولی اصلی – تحمل کشش‌های اصلی

• میلگرد عرضی میانی – تقویت پخش بار عرضی

• آرماتور حرارتی/جمع‌شدگی – کنترل ترک‌های حرارتی

• میلگرد تقویتی اطراف بازشوها – افزایش مقاومت مکان‌های بحرانی

جمع‌بندی

آرماتوربندی سقف دال بتنی از مهم‌ترین مراحل اجرایی در پروژه‌های بتنی است. رعایت ضوابط آرماتورگذاری، انتخاب نوع مناسب آرماتورها، توجه به جزئیات اجرایی دال‌های توپر، مجوف و پس‌تنیده، و به‌کارگیری صحیح آرماتورهای حرارتی و تقویتی، عملکرد سازه را بهینه می‌کند. اجرای دقیق میلگردها باعث می‌شود:

• تنش‌ها یکنواخت توزیع شوند

• ترک‌های ناشی از بارگذاری و دما کاهش یابد

• دوام و ایمنی سازه افزایش یابد

در نهایت، با رعایت استانداردها و بهره‌گیری از اجرای صحیح اجرای میلگرد بستر و دیگر اصول آرماتوربندی، می‌توان سقف‌های دال بتنی مقاوم، پایدار و ایمن برای طول عمر طولانی ساختمان ایجاد کرد.

سوالات متداول

۱. چرا آرماتوربندی سقف دال بتنی اهمیت دارد؟

اهمیت آرماتوربندی دال بتنی در این است که بتن به‌تنهایی نمی‌تواند نیروهای کششی و خمشی را تحمل کند و بدون وجود میلگرد، دال در همان مراحل اولیه بارگذاری دچار ترک‌های خمشی و حرارتی می‌شود. آرماتورها با ایجاد پیوستگی بین بتن و فولاد، تنش‌های کششی را جذب می‌کنند، مانع گسترش ترک‌ها می‌شوند و رفتار لرزه‌ای و دوام سازه را بالا می‌برند. به همین دلیل آیین‌نامه‌ها حداقل مقادیر آرماتور را حتی برای سبک‌ترین سقف‌ها الزامی کرده‌اند و هرگونه کم‌کاری در این مرحله می‌تواند مستقیماً کیفیت سازه را تحت تأثیر قرار دهد.

۲. تفاوت دال یک‌طرفه و دوطرفه چیست؟

تفاوت اصلی این دو نوع دال در نحوه انتقال بار است. در دال یک‌طرفه بارها عمدتاً در یک جهت به تیرها یا تکیه‌گاه منتقل می‌شوند، بنابراین میلگردهای اصلی در همان جهت قرار می‌گیرند و میلگردهای عرضی بیشتر نقش کنترل جمع‌شدگی و ترک را دارند. اما در دال دوطرفه بار در هر دو جهت پخش شده و آرماتورگذاری باید در دو جهت با نسبت مناسب انجام شود. این موضوع باعث می‌شود دال دوطرفه نیازمند طراحی دقیق‌تر، تقویت بیشتر در اطراف ستون‌ها و اجرای منظم‌تر شبکه میلگرد باشد.

۳. نقش آرماتور حرارتی و جمع‌شدگی چیست؟

آرماتور حرارتی و جمع‌شدگی برای کنترل ترک‌های ناشی از انقباض بتن در ساعات و روزهای اولیه و همچنین تغییرات دمای محیط استفاده می‌شود. بتن در زمان گیرش اولیه دچار کاهش حجم می‌شود و اگر شبکه میلگرد مناسبی وجود نداشته باشد، ترک‌های سطحی طولی و عرضی ایجاد شده و راه نفوذ رطوبت و مواد خورنده به لایه‌های داخلی باز می‌شود. این آرماتورها که معمولاً در لایه فوقانی دال قرار می‌گیرند، باعث یکنواخت شدن توزیع تنش، افزایش دوام سطح و کاهش نیاز به تعمیرات در آینده می‌شوند.

۴. فاصله میلگردها در سقف دال چگونه تعیین می‌شود؟

فاصله میلگردها نتیجه مستقیم محاسبات مهندسی است و با در نظر گرفتن ضخامت دال، میزان بارهای وارده، نوع سیستم باربری، تنش مجاز فولاد و محدودیت‌های آیین‌نامه‌ای تعیین می‌شود. اگر فاصله میلگردها بیش از حد باشد، بتن بین میلگردها عملکرد مناسبی ندارد و دال دچار ترک‌های خمشی و تغییر شکل بیش از حد می‌شود. اگر فاصله خیلی کم باشد، ازدحام میلگرد مانع تراکم صحیح بتن می‌شود و مقاومت نهایی کاهش می‌یابد. بنابراین پیمانکار باید فاصله درج‌شده در نقشه را دقیقاً رعایت کند زیرا تغییرات کوچک در اجرا می‌تواند عملکرد خمشی دال را تغییر دهد.

۵. در دال‌های بدون تیر (Flat Slab) چه نکاتی مهم است؟

در دال‌های بدون تیر، بارها مستقیم به ستون‌ها منتقل می‌شوند و همین موضوع خطر «شکست پانچ» یا سوراخ‌شدن دال اطراف ستون را افزایش می‌دهد. به همین دلیل تقویت اطراف ستون‌ها با آرماتورهای برشی یا تقویتی ضروری است تا تمرکز تنش کنترل شود. همچنین آرماتورهای طولی و عرضی باید به‌صورت یکنواخت و دقیق توزیع شوند، کاور بتن با دقت رعایت شود و شبکه آرماتور قبل از بتن‌ریزی کاملاً تثبیت گردد. کوچک‌ترین اشتباه در این بخش می‌تواند باعث ایجاد ترک‌های شعاعی، ضعف برشی و کاهش شدید ایمنی دال در طول بهره‌برداری شود.
