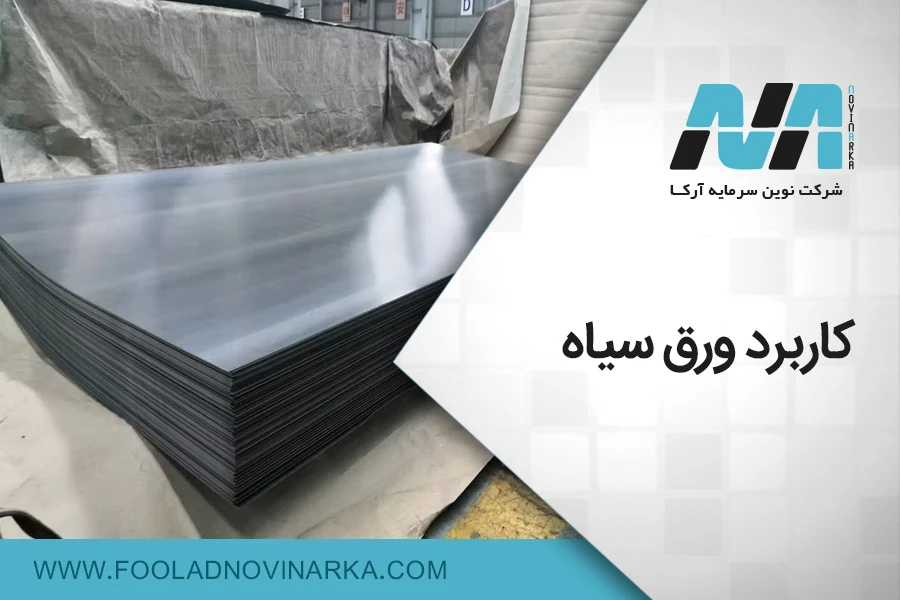

کاربرد ورق سیاه
اگر بخواهیم ساده بگوییم ورق سیاه یکی از اساسیترین و پرمصرفترین محصولات فولادی در صنعت ایران و جهان است که در دهها حوزه از جمله ساختمانسازی خودروسازی ساخت مخازن کشتیسازی و تجهیزات سنگین صنعتی بهکار میرود. این ورق فولادی در فرآیند نورد گرم تولید میشود به همین دلیل سطحی تیره و مات دارد و به همین علت به آن «ورق سیاه» گفته میشود.
از آنجا که ورق سیاه استحکام بالا قیمت مناسب و قابلیت جوشپذیری خوبی دارد پایه بسیاری از سازهها و قطعات فلزی محسوب میشود. در واقع هر جا نیاز به ورق مقاوم و اقتصادی باشد ورق سیاه حضور دارد از تیر و ستون ساختمانها گرفته تا شاسی خودروها و دیواره مخازن بزرگ نفت و گاز.
برای استعلام قیمت روز آهنآلات همین حالا تماس بگیرید
در این مقاله از سایت فولاد نوین ارکا قصد داریم ۱۰ کاربرد اصلی ورق سیاه در صنایع مختلف را بهصورت دقیق و کاربردی بررسی کنیم تا بدانید کدام نوع ضخامت و گرید این ورق برای پروژه شما مناسبتر است. همچنین در انتها به سؤالات پرتکرار کاربران درباره تفاوت ورق سیاه با سایر ورقها نحوه انتخاب ضخامت و میزان مقاومت آن پاسخ خواهیم داد.
| ردیف | نوع ورق سیاه | ضخامت معمول (میلیمتر) | صنایع مصرفکننده | کاربرد دقیق |
|---|---|---|---|---|
| 1 | ورق سیاه معمولی (ST37) | 1.5 تا 15 | ساختمانسازی | ساخت تیرآهن، نبشی، ناودانی، قوطی پروفیل |
| 2 | ورق سیاه صنعتی (ST52) | 3 تا 50 | صنایع سنگین | شاسی ماشینآلات، دیگ بخار، تانکر |
| 3 | ورق سیاه دریایی | 6 تا 30 | کشتیسازی و اسکلهسازی | بدنه کشتی، سکوهای نفتی |
| 4 | ورق سیاه مخزنی (A516 Gr60/70) | 6 تا 40 | پتروشیمی و پالایشگاه | ساخت مخازن تحت فشار و ذخیره سوخت |
| 5 | ورق سیاه ضد سایش (Hardox) | 4 تا 80 | معدن و فولادسازی | لودر، بیل مکانیکی، شوت و سرند |
| 6 | ورق سیاه خودروئی | 1.2 تا 3 | خودروسازی | ساخت شاسی و کف خودرو |

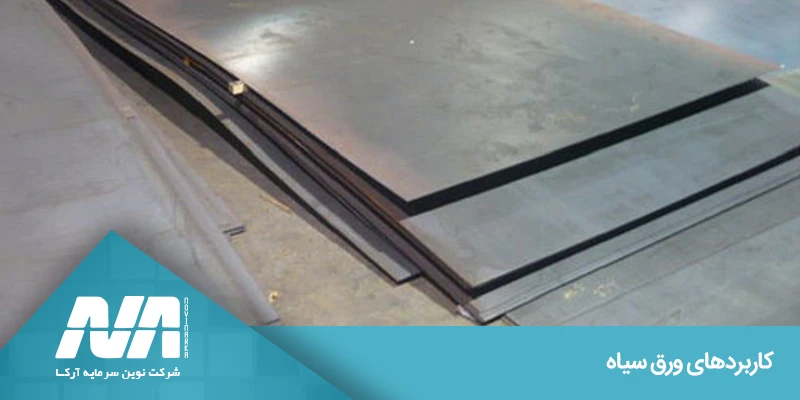

کاربردهای ورق سیاه
-
ساختمانسازی و اسکلت فلزی
یکی از اصلیترین کاربردهای ورق سیاه استفاده در اسکلت فلزی ساختمان ساخت ستون تیر و دیوارهای فلزی است. ورق سیاه با گرید ST37 یا ST44 در ضخامتهای ۵ تا ۱۲ میلیمتر به دلیل هزینه پایینتر و شکلپذیری مناسب برای سازههای سبک استفاده میشود. همچنین در ساخت پوشش سقف دیوارهای داخلی سالنها و دیوارههای پارتیشن فلزی نیز کاربرد دارد. در پروژههای بزرگ ممکن است برای تیرهای باربر و اتصال فلزی بین اعضا از ورقهایی با گرید ST52 یا گرید صنعتی استفاده شود تا مقاومت و دوام سازه تأمین شود.
-
پروفیلها ناودانی نبشی سپری
ورق سیاه ماده اولیه بسیاری از مقاطع فولادی مانند نبشی ناودانی و سپری است. با برش و فرمدهی ورق سیاه (رول یا شیت) مقاطع مورد نیاز تولید میشوند. بهعنوان مثال یک ورق سیاه رول ۲ میلیمتر را میتوان در خطوط تولید به ناودانی یا سپری تبدیل کرد. این مقاطع در بازوهای سازه اتصالات و المانهای تقویتی کاربرد دارند. به دلیل وجود ورق سیاه به عنوان محصول پایه هزینه تولید این مقاطع پایینتر است.
-
ساخت مخازن و تانکرهای صنعتی
وقتی ورق سیاه در ضخامتهای بالاتر (مثلاً ۱۲ تا ۲۵ میلیمتر یا بیشتر) با خواص آلیاژی مقاوم تولید شود برای ساخت مخازن تحت فشار مخازن ذخیره مایعات سیلوها و تانکرهای نفتی کاربرد پیدا میکند. در این کاربردها مقاومت به فشار داخلی و ظرفیت تحمل بارهای دینامیکی مهم است.برای مثال گریدهای آلیاژی مانند ASTM A516 یا A283 برای مخازن فشار و صنایع پتروشیمی به کار میروند. این ورقها باید قابلیت جوشکاری بالا داشته باشند و در برابر خوردگی محیطی مقاومت داشته باشند. در نتیجه ورق سیاه تبدیل به بخش حیاتی زیرساخت ذخیره و انتقال سیالات صنعتی میشود.
-
صنایع خودروسازی
در صنعت خودرو ورق سیاه در تولید شاسی بدنه قطعات باربر و قابهای فلزی بهکار میرود. برای مثال قطعاتی که نیاز به استحکام و شکلپذیری دارند مانند ستونها دکلها و چارچوبهای فلزی داخلی اغلب از ورق سیاه با گرید متوسط استفاده میشوند. همچنین بعضی قطعات جانبی و قطعات دیوارهای نیز از ورق سیاه تولید میشوند و سپس بهوسیله عملیات پوششدهی سطحی (رنگ گالوانیزه و غیره) محافظت میشوند. در مورد تفاوت ورق سیاه و گالوانیزه مطالعه کنید.
-
کشتیسازی و صنایع دریایی
در سازههای دریایی مانند بدنه کشتی عرشه دیواره داخلی و قطعات زیرسطحی ورق سیاه با مقاومت بالا (گرید صنعتی) کاربرد گسترده دارد. این ورقها باید توانایی تحمل نیروی هیدرواستاتیک فشار امواج و خوردگی محیط نمکی را داشته باشند. در این صنعت ضخامتهای بالا و کیفیت بالا مورد نیاز است و اغلب از ورقهای شیت فابریک استفاده میشود تا تنش داخلی کمتر و ساختار یکپارچه حفظ شود.
-
ماشینآلات صنعتی و تجهیزات سنگین
قطعات دستگاههای سنگین مانند شاسی دستگاهها مجراها پایه ماشینآلات قابهای نگهدارنده و فریمهای صنعتی معمولاً از ورق سیاه ساخته میشوند. ورقهای با ضخامت متوسط و گرید مناسب این امکان را میدهند تا قطعات تحمل بارهای دینامیک و ارتعاشات را داشته باشند. ویژگیهایی مانند چقرمگی بالا خواص جوشپذیری و تحمل تنشهای خستگی در انتخاب ورق سیاه برای ماشینآلات اهمیت زیادی دارد.
-
تجهیزات کشاورزی
قطعات ادوات کشاورزی مانند بدنه ساقهکوب میز دستگاه شاسی تراکتور قطعات برداشت و ادوات خاکورزی غالباً از ورق سیاه ساخته میشوند. در این کاربری علاوه بر مقاومت هزینه و قابلیت تولید انبوه اهمیت دارد. استفاده از ورق سیاه اقتصادی نسبت به ورقهای پوششدهیشده یا آلیاژی انتخاب منطقی است.
-
راهسازی گاردریل و تجهیزات ترافیکی
ورق سیاه در ساخت گاردریل جادهای مانعهای حفاظتی تابلوهای سنگین ترافیکی و پایه چراغهای بزرگ کاربرد دارد. این قطعات باید استحکام داشته باشند تا در برابر ضربه فرسایش و تغییرات محیطی مقاومت کنند. در این حوزه ضخامت متوسط و گریدی با استحکام مناسب انتخاب میشود و سپس پوشش ضد خوردگی در مرحله نهایی اعمال میشود.
-
صنایع فلزات عمومی و تولید لوازم خانگی
بخشهایی از دستگاهّهای بزرگ صنعتی قفسههای مقاوم کابینهای فلزی بدنه تجهیزات سرمایشی یا گرمایشی و حتی بدنه دیگها میتوانند از ورق سیاه باشند. در این کاربردها ظاهر نهایی کمتر اهمیت دارد و مهمتر مقاومت و هزینه است. در بسیاری از لوازم صنعتی پس از فرمدهی ورق سیاه پوششهای رنگی یا پوششهای محافظ ظاهر نهایی محصول را تأمین میکنند.
-
قطعات انتقال و سازههای حمل و نقل
ورق سیاه در ساخت قطعات سیستم ریلی بدنه واگن بدنه تریلر شاسی قطار و پل انتقال کالا کاربرد دارد. این قطعات باید بتوانند فشارهای عرضی کششی خمش و ضربه را تحمل کنند. در این بخش ورق سیاه بهعلت قابلیت شکلپذیری امکان جوشکاری و مقاومت مکانیکی گزینهای ایدهآل بهشمار میآید. پیشنهاد میکنم مطلب نحوه محاسبه وزن ورق سیاه مطالعه کنید.
نکات کلیدی در انتخاب ورق سیاه
- ضخامت مناسب: هرچه بار سازه یا فشار بیشتر باشد ضخامت بالاتری لازم است.
- گرید فولادی: برای سازههای سبک ST37 کافی است؛ اما در پروژههای صنعتی و سنگین ST52 یا A516 توصیه میشود.
- نوع ورق (رول یا شیت): برای قطعات بزرگ یا سفارشی از شیت فابریک استفاده کنید؛ رول برای تولید انبوه اقتصادیتر است.
- پوشش محافظ: ورق سیاه ذاتاً در برابر زنگزدگی مقاوم نیست؛ پس باید رنگ یا پوشش ضد خوردگی داشته باشد.
- کنترل کیفیت: ورقهای دارای استاندارد معتبر (DIN ASTM EN) عمر طولانیتر و عملکرد مطمئنتری دارند.
جمع بندی
ورق سیاه قلب صنعت فولاد است و نحوه تولید ورق سیاه نقش مهمی در کیفیت نهایی آن دارد. این ورق با ترکیب استحکام، قیمت مناسب و قابلیت فرمدهی بالا، یکی از پرمصرفترین محصولات فولادی در ایران محسوب میشود. از اسکلت ساختمانها تا بدنه کشتیها، از شاسی خودرو تا گاردریل جاده، در همهجا ردپای ورق سیاه دیده میشود. انتخاب گرید و ضخامت مناسب میتواند عمر مفید سازه شما را افزایش داده و هزینههای تعمیر و نگهداری را کاهش دهد. اگر در پروژه صنعتی یا ساختمانی خود به دنبال ورق اقتصادی و مقاوم هستید، ورق سیاه بهترین گزینه است؛ به شرط آنکه از برند معتبر و تأمینکننده مطمئن تهیه شود.
سؤالات متداول
1.ورق سیاه چیست و چرا به این نام خوانده میشود؟
ورق سیاه یا ورق گرم (Hot Rolled Sheet) ورقی فولادی است که طی فرآیند نورد گرم و در دمای بالا تولید میشود. در این فرایند سطح ورق دچار اکسیداسیون شده و ظاهر مات و سیاه به دست میآید در حالی که ورقهای نورد سرد سطحی براقتر دارند. نام «سیاه» به دلیل رنگ تیره سطح آن پس از تولید است. مزیت این ورق مقاومت مکانیکی هزینه کمتر و شکلپذیری مناسب است.
2.چه تفاوتی بین ورق سیاه و ورق گالوانیزه یا ورق روغنی وجود دارد؟
تفاوت اصلی در فرایند تولید و ویژگی سطحی است. ورق سیاه از نورد گرم ساخته میشود و سطحی مات دارد در حالی که ورق روغنی و گالوانیزه پس از نورد سرد عملیات سطحی (پوشش یا رنگدهی) میشوند. ورق گالوانیزه دارای پوشش روی و مقاومت بالاتر در برابر خوردگی است اما هزینه آن بیشتر است. ورق روغنی دقت ابعادی بیشتری دارد اما هزینه تولید آن نیز بالاتر است. بنابراین اگر ظاهر سطح و مقاومت به خوردگی اهمیت زیاد دارد ورق گالوانیزه یا رنگی ممکن است انتخاب بهتری باشد.
3.در پروژه من ضخامت ورق سیاه باید چقدر باشد؟
انتخاب ضخامت به شدت وابسته به نوع بار (بار مرده زنده ضربه فشار) و فاصله اتصالات سازه دارد. برای سازههای سبک و پوششها ضخامت ۲ تا ۵ میلیمتر ممکن است کافی باشد. برای اسکلت فلزی یا قطعات باربر ضخامت ۶ تا ۱۲ میلیمتر یا بیشتر توصیه میشود. در مخازن تحت فشار یا سازه سنگین ممکن است بالای ۱۲ میلیمتر مورد نیاز باشد.
بهتر است محاسبات سازهای توسط مهندس پروژه صورت گیرد و بر اساس آن ضخامت دقیق انتخاب شود.
4.آیا ورق سیاه مقاومت خوبی در برابر خوردگی دارد؟
ورق سیاه بهخودیخود مقاومت بالایی در برابر خوردگی ندارد زیرا سطح آن پوشش محافظ ندارد و مستعد اکسید و زنگزدگی است. بنابراین پس از نصب معمولاً روی آن پوشش محافظ (رنگ اپوکسی گالوانیزه پس از برش و غیره) اعمال میشود. این پوشش باعث افزایش عمر مفید ورق جلوگیری از خوردگی و حفظ ظاهر میشود.
در محیطهای بسیار خورنده (مثل مجاورت دریا) انتخاب پوشش مقاوم یا استفاده از فولاد ضد زنگ ممکن است ضروری باشد.
5.آیا میتوان ورق سیاه را به راحتی جوش داد و خم کرد؟
یکی از مزایای ورق سیاه قابلیت جوشپذیری و شکلپذیری معقول آن است. بهخصوص گریدهای معمولی مانند ST37 راحتتر جوش میخورند. در خم کردن نیز تا حدی ضخامت و شرایط حرارتی تعیینکننده است. با انتخاب گرید مناسب و رعایت نکات جوشکاری (پیش گرم کنترل دمای پس از جوش) عملکرد مطلوب حاصل خواهد شد.در قطعات حساس به خستگی نکات جوش و کنترل کیفیت جوش بسیار مهم است تا ترک یا نقطه ضعف ایجاد نشود.
