محاسبه سطح مقطع میلگرد
محاسبه سطح مقطع میلگرد یکی از مهمترین گامها در طراحی و اجرای سازههای بتنی و فولادی است که نقش مستقیمی در مقاومت و ایمنی ساختمان دارد و معمولاً در کنار بررسی قیمت روز میلگرد انجام میشود تا برآورد دقیقی از هزینه و مصالح موردنیاز پروژه به دست آید. هر مهندس یا پیمانکاری که قصد اجرای دقیق پروژه را دارد، باید با روشهای تعیین سطح مقطع میلگرد و محاسبه قطر میلگرد آشنا باشد تا بتواند میزان فولاد لازم برای ستونها، تیرها و فونداسیون را بهدرستی پیشبینی کند. علاوه بر این، محاسبه دقیق سطح مقطع میلگرد باعث میشود جایگزینی میلگردهای مختلف با سایز متفاوت بدون کاهش مقاومت انجام شود و مجموع سطح مقطع با مقادیر درجشده در نقشههای اجرایی مطابقت کامل داشته باشد.
کاربرد محاسبه سطح مقطع میلگرد
محاسبه سطح مقطع میلگرد به مهندسان و پیمانکاران کمک میکند تا میزان فولاد مصرفی، مقاومت سازه و وزن میلگردها را به طور دقیق پیشبینی کنند. این محاسبه به ویژه زمانی اهمیت دارد که سایز خاصی از میلگرد موجود نباشد یا موجودی محدود باشد، زیرا با دانستن سطح مقطع میلگرد میتوان سایزهای مختلف را جایگزین کرد و همچنان الزامات آییننامهای و ایمنی سازه رعایت شود. برای مثال، اگر نقشه سازه به سطح مقطع میلگرد ۸ نیاز داشته باشد اما موجود نباشد، با محاسبه سطح مقطع میتوان از سایز دیگر استفاده کرد تا مجموع سطح مقطع برابر با مقدار مورد نیاز در نقشه باشد. این روش برای سطح مقطع دیگر میلگرد نیز کاربرد دارد.

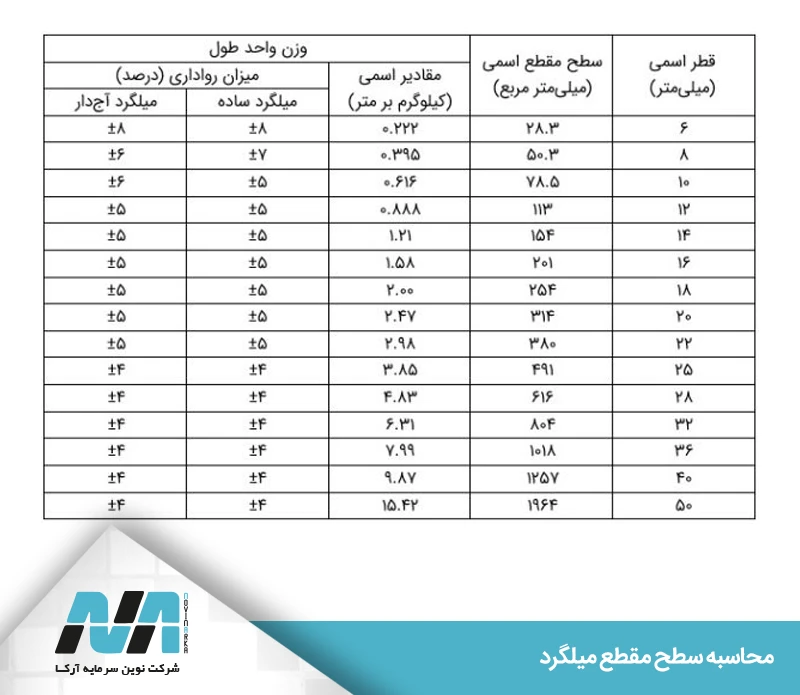

جدول سطح مقطع میلگرد
یکی از سادهترین و کاربردیترین روشها برای تعیین سطح مقطع میلگرد، استفاده از جدول سطح مقطع میلگرد و جدول سایز میلگرد است. در این جداول، اطلاعات جامعی شامل سطح مقطع (A)، وزن واحد طول (G)، محیط (P)، ممان اینرسی (I) و گشتاور مقاوم (W) برای سایزهای مختلف میلگرد ارائه میشود. جدول اشتال میلگرد به مهندسان عمران و طراحان سازه این امکان را میدهد تا با بررسی جدول سایز میلگرد، انتخاب صحیح میلگرد برای تیرها، ستونها و فونداسیون را با دقت و اطمینان بیشتری انجام دهند و از انطباق مشخصات میلگرد با الزامات طراحی سازه مطمئن شوند.
| سایز میلگرد (d) | سطح مقطع (A cm²) | وزن واحد طول (G kg/m) | محیط (P cm) | ممان اینرسی (I cm⁴) | گشتاور مقاوم (W cm³) |
| 6 | 0.283 | 0.222 | 1.885 | 0.0064 | 0.021 |
| 8 | 0.503 | 0.395 | 2.513 | 0.0201 | 0.050 |
| 10 | 0.785 | 0.617 | 3.142 | 0.0491 | 0.098 |
| 12 | 1.13 | 0.888 | 3.770 | 0.1018 | 0.170 |
| 14 | 1.54 | 1.21 | 4.398 | 0.1886 | 0.269 |
| 16 | 2.01 | 1.58 | 5.027 | 0.3217 | 0.402 |
| 18 | 2.54 | 2.00 | 5.655 | 0.5153 | 0.573 |
| 20 | 3.14 | 2.47 | 6.283 | 0.7854 | 0.785 |
فرمول سطح مقطع میلگرد
فرمول سطح مقطع میلگرد به شکل زیر است:
A = (π × d²) / 4
که در آن:
A = سطح مقطع میلگرد بر حسب میلیمتر مربع
d = قطر میلگرد بر حسب میلیمتر
با استفاده از این فرمول میتوان محاسبه سطح مقطع میلگرد را برای همه سایزها انجام داد. برای مثال، سطح مقطع میلگرد ۱۰ میلیمتر با جایگذاری عدد ۱۰ در فرمول قابل محاسبه است و به مقدار 78.5 میلیمتر مربع میرسد. همین روش برای میلگردهای سایزهای مختلف مانند ۸، ۱۲، ۱۴ و ۱۶ نیز کاربرد دارد و امکان جایگزینی بهینه سایزها بدون کاهش مقاومت سازه فراهم میشود. استفاده از این فرمول علاوه بر دقت بالا، موجب پیشبینی صحیح وزن کل پروژه و کاهش هزینهها میشود و به برنامهریزی مصالح کمک میکند.
چگونه سایز میلگرد را محاسبه کنید؟
برای محاسبه سایز میلگرد، ابتدا باید قطر واقعی میلگرد را با کولیس یا شابلون اندازه بگیرید. کولیس دقت بالاتری دارد و برای میلگردهای آجدار مناسب است. شابلون نیز با قرار دادن میلگرد در شیارهای مخصوص، سایز را مشخص میکند. پس از تعیین قطر، با استفاده از فرمول مساحت دایره میتوان محاسبه سطح مقطع میلگرد را انجام داد و از آن برای جایگزینی سایزها استفاده کرد. این روش برای تمام سایزهای رایج، از میلگرد ۸ تا ۲۰، کاربرد دارد. محاسبه سایز و سطح مقطع میلگرد باعث میشود وزن هر شاخه میلگرد مشخص شود و مقدار دقیق فولاد مورد نیاز پروژه محاسبه شود. این روش مدیریت موجودی را بهینه کرده و از هدررفت مصالح جلوگیری میکند، ضمن اینکه اجرای پروژه مطابق استانداردهای آییننامهای انجام میشود و از مقاومت سازه کاسته نمیشود.پیشنهاد میکنم هر بندیل میلگرد چند شاخه است؟ مطالعه کنید.

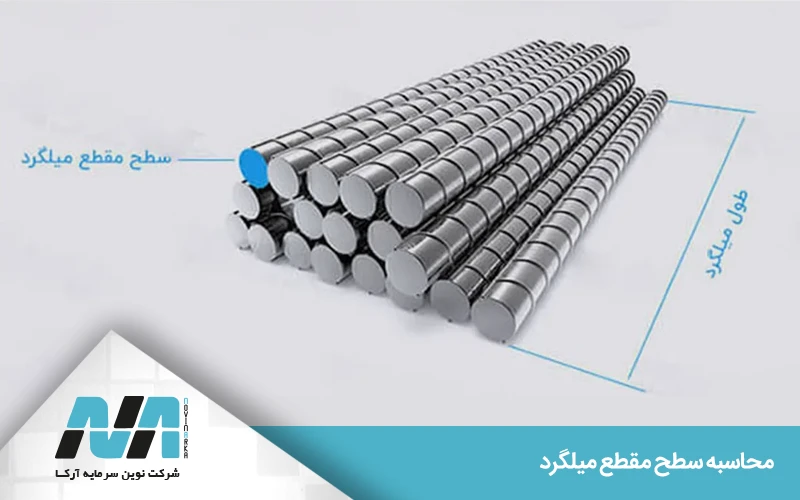

تبدیل قطر میلگرد به سطح مقطع
تبدیل قطر میلگرد به سطح مقطع بسیار ساده است. ابتدا قطر میلگرد را اندازه گرفته، نصف آن را محاسبه و به توان دو میرسانیم و سپس حاصل را در عدد π ضرب میکنیم. این روش برای محاسبه سطح مقطع میلگرد در سایزهای مختلف کاربرد دارد. با استفاده از این روش میتوان سطح مقطع میلگردهای سایز ۸، ۱۰ و ۱۲ را سریع به دست آورد و در صورت کمبود موجودی، جایگزینی بهینه انجام داد. این تبدیل امکان تعیین وزن شاخههای میلگرد را نیز فراهم میکند و به برنامهریزی خرید و مدیریت مصالح کمک میکند. استفاده منظم از این روش موجب کاهش خطاهای اجرایی، پیشبینی دقیق هزینهها و اجرای پروژه مطابق استانداردها میشود.
تبدیل سطح مقطع میلگرد به وزن
پس از محاسبه سطح مقطع میلگرد، میتوان وزن شاخههای میلگرد را با فرمول ساده زیر به دست آورد:
وزن شاخه = سطح مقطع × طول شاخه × چگالی فولاد
با این روش میتوان مقدار دقیق فولاد مورد نیاز پروژه را محاسبه و هزینه خرید را برآورد کرد. این محاسبه برای تمام سایزها کاربرد دارد و به شما کمک میکند جایگزینی میلگردها بدون کاهش مقاومت انجام شود. همچنین امکان مدیریت بهتر موجودی و کاهش هدررفت مصالح فراهم میشود. استفاده از این روش برای محاسبه سطح مقطع میلگرد و تعیین وزن آن، موجب اجرای اقتصادی و دقیق پروژه میشود و به برنامهریزی دقیق مصالح کمک میکند.
فرمول معادلسازی یا تبدیل مساحت میلگرد چیست؟
فرمول معادلسازی برای جایگزینی سایزهای مختلف میلگرد استفاده میشود و به شکل ساده قابل نوشتن است:
تعداد شاخههای مورد نیاز = سطح مقطع کل مورد نیاز / سطح مقطع یک شاخه میلگرد موجود
با این روش میتوان بدون کاهش مقاومت سازه، جایگزینی میلگردها را انجام داد. ابتدا سطح مقطع کل مورد نیاز را محاسبه کرده و سپس سطح مقطع شاخه موجود را در فرمول جایگذاری میکنیم تا تعداد شاخهها به دست آید. این فرمول برای تمام سایزها از جمله میلگردهای کوچک و بزرگ کاربرد دارد و موجب مدیریت دقیق موجودی، بهینهسازی هزینهها و اجرای پروژه مطابق نقشه و استانداردهای آییننامهای میشود.
جمع بندی
محاسبه سطح مقطع میلگرد یکی از پایههای اصلی طراحی و اجرای سازههای ایمن و اقتصادی است. با محاسبه دقیق سطح مقطع، میتوان وزن شاخهها را مشخص کرد و بهراحتی به این پرسش پاسخ داد که هر شاخه میلگرد چند کیلو است؟ همچنین این محاسبات کمک میکند جایگزینی میلگردها بهصورت بهینه انجام شود و از سفارش اضافی یا کمبود مصالح در پروژه جلوگیری گردد. استفاده از فرمولهای ساده، جدول سطح مقطع میلگرد و ابزارهای اندازهگیری دقیق، به مهندسان و پیمانکاران امکان میدهد تصمیمگیری سریع و دقیقی داشته باشند و پروژه را مطابق با استانداردهای فنی و آییننامهای اجرا کنند.
سوالات متداول
1.محاسبه سطح مقطع یک میلگرد چرا اهمیت دارد؟
محاسبه سطح مقطع یک میلگرد مستقیماً با مقاومت و ایمنی سازه در ارتباط است. این محاسبه به مهندسان کمک میکند مقدار دقیق فولاد مصرفی را مشخص کرده و از اجرای سازه مطابق نقشه و آییننامه اطمینان حاصل کنند.
2.فرمول محاسبه سطح مقطع یک میلگرد چیست؟
فرمول محاسبه برابر است با A = (π × d²) / 4 که در آن d قطر میلگرد است. این فرمول برای تمام سایزهای میلگرد کاربرد دارد و دقت بالایی دارد.
3.جدول سطح مقطع میلگرد چه کاربردی دارد؟
جدول سطح مقطع میلگرد امکان مشاهده سریع سطح مقطع، وزن واحد طول و سایر مشخصات میلگردها را فراهم میکند و برای انتخاب یا جایگزینی سایز میلگرد بسیار کاربردی است.
4.چگونه میتوان میلگردها را معادلسازی کرد؟
برای معادلسازی، سطح مقطع کل مورد نیاز بر سطح مقطع میلگرد موجود تقسیم میشود تا تعداد شاخههای لازم مشخص شود، بدون اینکه مقاومت سازه کاهش یابد.
5. آیا محاسبه سطح مقطع میلگرد در کاهش هزینه مؤثر است؟
بله، محاسبه دقیق سطح مقطع میلگرد باعث برآورد صحیح وزن، جلوگیری از هدررفت مصالح و خرید بهینه فولاد میشود و هزینه نهایی پروژه را کاهش میدهد.
