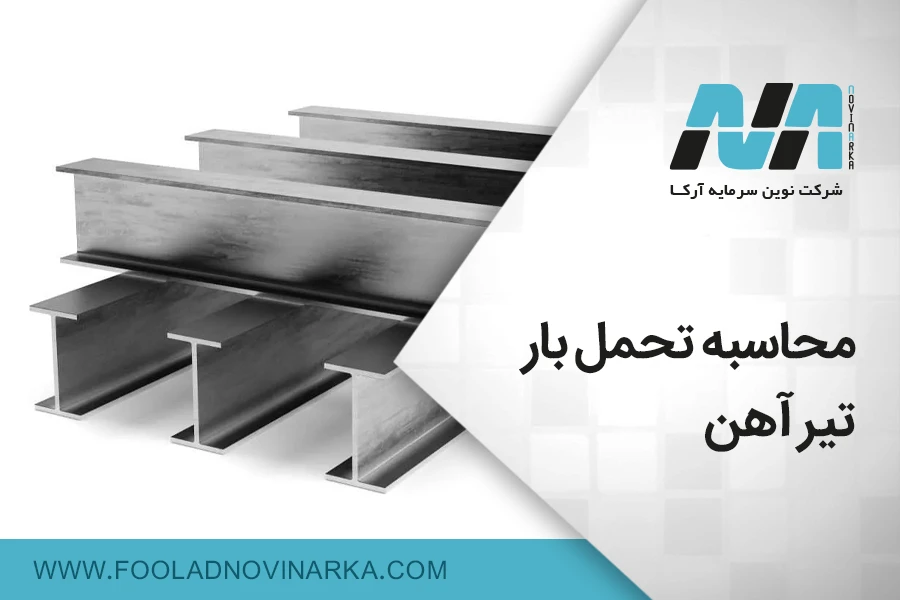

محاسبه تحمل بار تیر آهن
محاسبه تحمل بار تیرآهن یکی از مهمترین مراحل در طراحی و اجرای سازههای مقاوم است و معمولاً در کنار بررسی قیمت تیرآهن انجام میشود تا انتخابی فنی و اقتصادی صورت گیرد. هر مهندس عمران برای انتخاب صحیح تیرآهنها، ابتدا به جدول محاسبه تیرآهن مراجعه میکند تا ظرفیت باربری تیرآهنهای مختلف را بررسی کند و همزمان تأثیر قیمت تیرآهن بر هزینه نهایی پروژه را در نظر بگیرد. اهمیت این بررسی بهخصوص در انتخاب تیرآهن مناسب برای ستونها و تیرهای اصلی ساختمان بسیار بالاست. برای مثال، تحلیل تحمل بار تیرآهن ۱۶ و تحمل بار تیرآهن ۱۸ در کنار مقایسه قیمت تیرآهن این سایزها، نقش تعیینکنندهای در استحکام سازه و مدیریت هزینههای ساخت دارد.
جدول تحمل بار تیر آهن
| مدل تیر | وزن بر واحد طول (lb) | عمق (in) | عرض بال (in) | ضخامت بال (in) | محور 1-1 (S – in³) |
| W 30 × 211 | 211 | 30.9 | 15.1 | 1.32 | 665 |
| W 30 × 132 | 132 | 30.3 | 10.5 | 1.00 | 380 |
| W 24 × 162 | 162 | 25.0 | 13.0 | 1.22 | 414 |
| W 24 × 94 | 94 | 24.3 | 9.07 | 0.875 | 222 |
| W 18 × 119 | 119 | 19.0 | 11.3 | 1.06 | 231 |
| W 16 × 100 | 100 | 17.0 | 10.4 | 0.985 | 175 |
| W 14 × 120 | 120 | 14.5 | 14.7 | 0.940 | 190 |
| W 14 × 82 | 82 | 14.3 | 10.1 | 0.855 | 123 |
نحوه محاسبه تحمل بار تیرآهن
محاسبه تحمل بار تیرآهن نیازمند در نظر گرفتن تمام بارهای وارد بر سازه است، از جمله بار مرده که شامل وزن مصالح و خود تیرآهن میشود و بار زنده که وزن افراد، تجهیزات و بارهای متغیر مانند برف و باد را در بر میگیرد. در مرحله اول، طول تیر، ضخامت جان و بالها و ابعاد مقطع مشخص شده و با مراجعه به جدول وزنی تیرآهن، وزن دقیق هر سایز تیرآهن تعیین میشود. سپس بر اساس این اطلاعات، میزان بار مجاز برای تیرآهن محاسبه خواهد شد. این تحلیلها نشان میدهند که چگونه تحمل بار تیرآهن ۱۴ و حداکثر تحمل وزن تیرآهن ۱۶ بر ایمنی و پایداری سازه اثرگذار است. استفاده از محاسبات مهندسی دقیق و اطلاعات استخراجشده از جدول وزنی تیرآهن کمک میکند تا از تغییر شکل یا خمش غیرمجاز جلوگیری شود و بارها به شکل بهینه بر تیرآهن توزیع گردد. به این ترتیب، انتخاب تیرآهن مناسب برای هر بخش از سازه با اطمینان بیشتری انجام میگیرد و توانایی تیرآهن در تحمل بارهای مرده و زنده بهصورت دقیق مشخص میشود.
فرمول محاسبه تحمل بار تیرآهن
برای محاسبه ساده تحمل بار تیرآهن با تکیهگاههای ساده و بار متمرکز در وسط، از فرمول زیر استفاده میشود:
میزان تحمل بار تیرآهن = L8×M
که در آن M، لنگر خمشی مجاز بر حسب نیوتن متر و L، طول تیر بر حسب متر است. عدد ۸ نتیجه تحلیل تئوریهای مربوط به تعادل و توزیع بار و لنگر خمشی در تیرهاست. با جایگذاری دادههای جدول تیرآهن و مشخصات مقطع، میتوان تحمل بار تیرآهن ۱۶ و تحمل بار تیرآهن ۱۸ را به صورت دقیق تعیین کرد. این فرمول پایهای برای تحلیل مقاومت خمشی تیرآهنها و تعیین ظرفیت باربری سازهها است و به مهندس کمک میکند تا تیرآهن مناسب برای ستونها، شاهتیرها و تیرهای فرعی را انتخاب نماید.

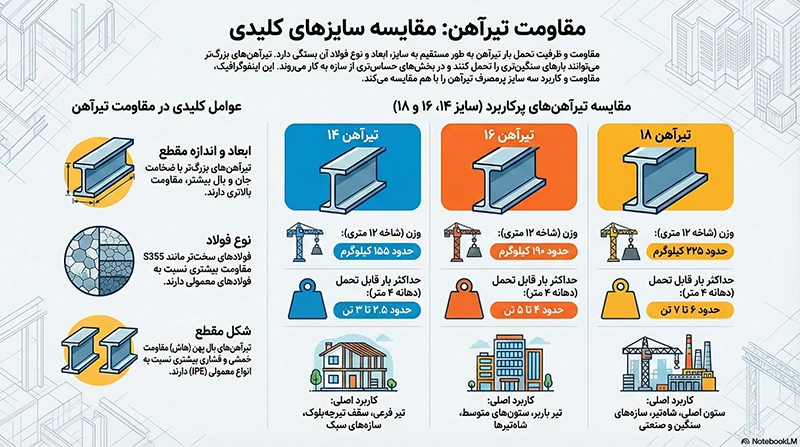

مقاومت تیرآهن سایزهای مختلف
مقاومت تیرآهن به طور مستقیم با سایز و ابعاد مقطع آن مرتبط است. تیرآهنهای بزرگتر، با ارتفاع و ضخامت بیشتر، توانایی بالاتری در تحمل بار دارند و میتوانند نیروهای خمشی، کششی و فشاری بیشتری را تحمل کنند. برای مثال، تیرآهنهایی که در ساختمانهای چند طبقه به عنوان ستون اصلی یا شاهتیر استفاده میشوند، باید ظرفیت باربری بالایی داشته باشند تا بارهای مرده و زنده ساختمان را به شکل ایمن منتقل کنند. انتخاب تیرآهن مناسب نیازمند بررسی استفاده از جدول محاسبه تیرآهن است. مهندسین معمولاً از سایزهای ۱۴، ۱۶ و ۱۸ بسته به نوع سازه و بارگذاری استفاده میکنند. سایزهای کوچکتر برای تیرهای فرعی و پوشش سقف مناسب هستند، در حالی که سایزهای بزرگتر تحمل بار تیرآهن ۱۸ و تیرآهن ۱۶ را تضمین میکنند.
مقاومت تیرآهن 14
تیرآهن ۱۴ یکی از پرکاربردترین سایزهای سبک در ساخت و ساز است که برای تیرهای فرعی و ستونهای کوچک تا متوسط مناسب است. مقاومت تیرآهن ۱۴ به گونهای است که میتواند بارهای متوسط مرده و زنده را به خوبی تحمل کند و از تغییر شکل یا خمش غیرمجاز جلوگیری نماید. وزن یک شاخه تیرآهن IPE سایز ۱۴ حدود ۱۵۵ کیلوگرم است و مقاومت خمشی آن برای سقفها و تیرهای فرعی کافی است. این سایز معمولاً در بخشهایی استفاده میشود که بارهای سنگین وارد نمیشوند و تمرکز بر پایداری و کاهش وزن سازه است. برای محاسبه تحمل بار تیرآهن ۱۴، از فرمولهای استاندارد مهندسی و جدول محاسبه تیرآهن استفاده میشود تا اطمینان حاصل شود که مقطع مورد نظر توانایی انتقال نیروها را دارد.
-
وزن هر شاخه ۱۲ متری: حدود ۱۵۵ کیلوگرم
-
حداکثر بار قابل تحمل (دهانه ۴ متر): حدود ۲.۵ تا ۳ تن
-
مقاومت خمشی مجاز: حدود 9.5 × 10⁶ نیوتنمیلیمتر
-
کاربرد اصلی: تیر فرعی، سقف تیرچهبلوک، سازههای سبک
مقاومت تیرآهن 16
تیرآهن ۱۶ به عنوان ستون اصلی یا تیرهای باربر در ساختمانهای متوسط تا بزرگ استفاده میشود. مقاومت تیرآهن ۱۶ با افزایش ضخامت جان و بالها، توانایی تحمل بارهای مرده و زنده سنگینتر را فراهم میکند و از نظر پایداری و ایمنی سازه بسیار اهمیت دارد. وزن تیرآهن هاش سبک و سنگین به ترتیب ۳۶۵ و ۵۱۱ کیلوگرم است که نشاندهنده ظرفیت بالای آن برای تحمل نیروهای خمشی و فشاری است. حداکثر تحمل وزن تیرآهن ۱۶ با توجه به نوع بارگذاری و طول دهانه متفاوت است و باید در طراحی سازه دقیقاً محاسبه شود. استفاده از تیرآهن ۱۶ در بخشهای اصلی سازه، فشارهای وارده از طبقات بالایی را به شکل مطمئن منتقل میکند و احتمال خمش یا شکست را کاهش میدهد. مهندسین با استفاده از جدول تیرآهن و فرمولهای استاندارد، میزان بار مجاز برای تیرآهن ۱۶ را مشخص میکنند تا انتخاب سایز مناسب، ایمنی و عملکرد سازه را تضمین نماید.
-
وزن هر شاخه ۱۲ متری IPE: حدود ۱۹۰ کیلوگرم
-
حداکثر بار قابل تحمل (دهانه ۴ متر): حدود ۴ تا ۵ تن
-
مقاومت خمشی مجاز: حدود 16 × 10⁶ نیوتنمیلیمتر
-
کاربرد اصلی: تیر باربر، ستونهای متوسط، شاهتیرها
مقاومت تیرآهن 18
تیرآهن ۱۸ یکی از سنگینترین و مقاومترین تیرآهنها در صنعت ساختمانسازی است که معمولاً در سازههای بزرگ صنعتی یا چند طبقه استفاده میشود. مقاومت تیرآهن ۱۸ به حدی است که میتواند بارهای بسیار سنگین را تحمل کرده و آنها را به تکیهگاهها و فونداسیون منتقل نماید. سایز بزرگ و ضخامت بالای آن باعث افزایش ظرفیت باربری تیرآهن ۱۸ شده و تحمل بارهای خمشی و فشاری شدید را ممکن میسازد. این تیرآهنها معمولاً در ستونهای اصلی، شاهتیرها و تیرهای باربر به کار میروند و استفاده از آنها تضمین میکند که نیروهای وارد بر ساختمان به طور یکنواخت و ایمن توزیع شود. محاسبه دقیق تحمل بار تیرآهن ۱۸ با استفاده از جدول محاسبه و فرمولهای مهندسی انجام میشود تا اطمینان حاصل شود که مقطع توانایی تحمل بارهای مرده و زنده را دارد.
-
وزن هر شاخه ۱۲ متری IPE: حدود ۲۲۵ کیلوگرم
-
حداکثر بار قابل تحمل (دهانه ۴ متر): حدود ۶ تا ۷ تن
-
مقاومت خمشی مجاز: حدود 25 × 10⁶ نیوتنمیلیمتر
-
کاربرد اصلی: ستون اصلی، شاهتیر، سازههای سنگین

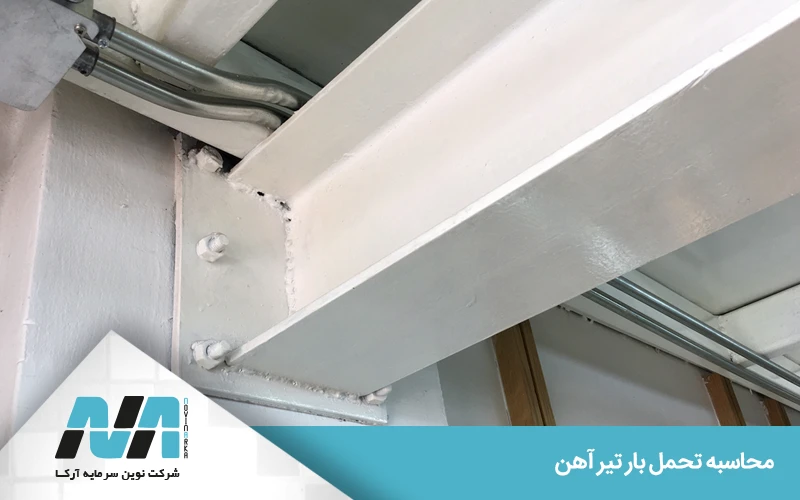

تأثیر نوع تیرآهن بر مقاومت آن
نوع تیرآهن نقش مهمی در میزان مقاومت و ظرفیت باربری آن دارد. تیرآهنهای IPE یا IPN برای سازههای معمولی مناسب هستند و مقاومت کافی برای بارهای متوسط دارند، در حالی که تیرآهنهای IPB با بالهای عریضتر، توانایی تحمل بارهای سنگینتر را دارند. تیرآهن هاش (HEA/HEB) با بالهای بزرگ و ضخیم، مقاومت خمشی و فشاری بیشتری ارائه میدهند و معمولاً در ستونها و شاهتیرها استفاده میشوند. نوع فولاد نیز تأثیر زیادی دارد؛ فولادهای سختتر مانند S355 مقاومت بالاتری نسبت به فولادهای سبکتر دارند.
جمع بندی
محاسبه تحمل بار تیرآهن نقش حیاتی در طراحی و اجرای سازههای مقاوم دارد. با بررسی ظرفیت باربری تیرآهن و استفاده از جدول محاسبه تیرآهن، مهندسین میتوانند سایز مناسب برای ستونها و تیرهای اصلی را انتخاب کنند. بررسی مقاومت تیرآهن ۱۴، ۱۶ و ۱۸ و توجه به بارهای مرده و زنده باعث افزایش ایمنی و پایداری ساختمان میشود. فرمولهای مهندسی به همراه اطلاعات مقطع تیرآهن، امکان محاسبه دقیق تحمل بار را فراهم میکنند. انتخاب صحیح تیرآهن مناسب، تضمینکننده عملکرد مطمئن سازه در برابر نیروهای خمشی، کششی و فشاری است و دوام ساختمان را به شکل قابل توجهی افزایش میدهد.
سوالات متداول
۱. محاسبه تحمل بار تیرآهن چیست؟
محاسبه تحمل بار تیرآهن فرایندی است که در آن ظرفیت تیرآهن برای تحمل بارهای مرده و زنده مشخص میشود. این محاسبه برای انتخاب تیرآهن مناسب ستونها و تیرهای اصلی الزامی است.
۲. تفاوت تیرآهن ۱۴، ۱۶ و ۱۸ در مقاومت چیست؟
تیرآهن ۱۴ برای تیرهای فرعی و سازههای سبک مناسب است، تیرآهن ۱۶ برای ستونهای اصلی ساختمانهای متوسط و تیرآهن ۱۸ برای سازههای بزرگ صنعتی و چند طبقه کاربرد دارد.
۳. چه فاکتورهایی بر مقاومت تیرآهن تأثیر دارد؟
سایز تیر، نوع فولاد، ضخامت جان و بالها، شرایط تکیهگاه و نحوه بارگذاری همگی بر مقاومت تیرآهن اثرگذار هستند.
۴. چگونه از جدول محاسبه تیرآهن استفاده کنیم؟
با مراجعه به جدول محاسبه تیرآهن میتوان ظرفیت باربری هر سایز تیرآهن را بررسی کرد و بر اساس طول دهانه و نوع بارگذاری، سایز مناسب را انتخاب نمود.
